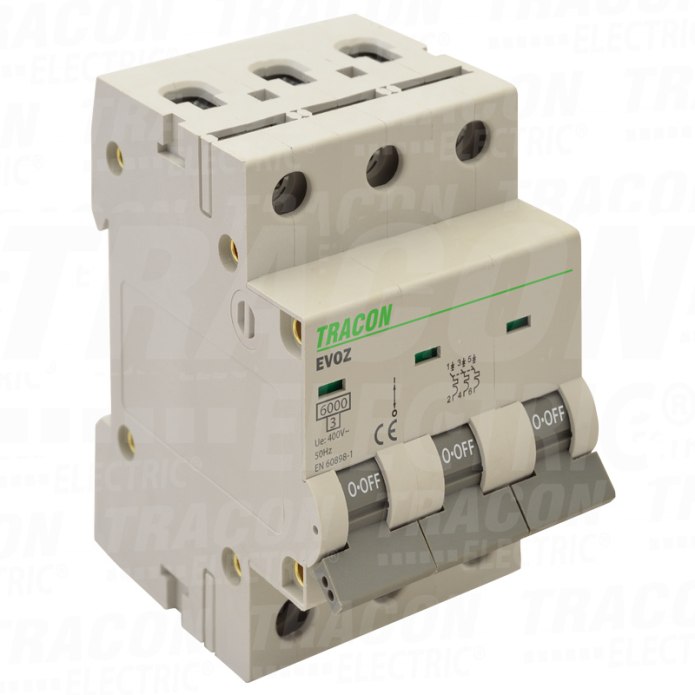

Wyłącznik nadprądowy C 20A 3P TRACON

Wyłącznik nadprądowy C 20A 3P TRACON

Wyłącznik nadprądowy o charakterystyce C jest urządzeniem ochronnym stosowanym w instalacjach elektrycznych, które służy do wykrywania i wyłączania obwodów w przypadku przeciążenia lub zwarć. Charakterystyka C oznacza, że wyłącznik ten jest w stanie wykryć i wyłączyć obwody, w których występują prądy przeciążeniowe o wartościach od 5 do 10-krotnie większych niż wartość nominalna prądu znamionowego. Charakterystyka C wyłącznika nadprądowego jest określona przez normy i regulacje bezpieczeństwa, takie jak np. norma PN-EN 60898-1.

Charakterystyka C wyłącznika nadprądowego jest powszechnie stosowana w instalacjach, w których występują obciążenia o dużym starcie, takie jak silniki elektryczne, transformatory, kondensatory lub obciążenia o pojemnościach dużej i stałej. Wyłączniki nadprądowe o charakterystyce C są także często stosowane w instalacjach mieszkalnych i biurowych, w których zwykle występują obciążenia o różnych wartościach startowych.

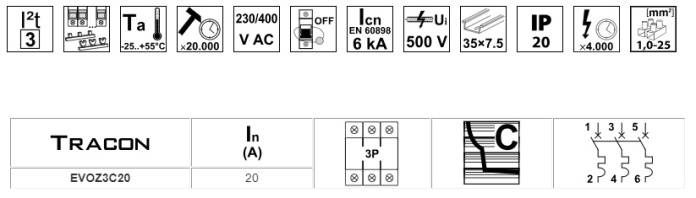

Dane techniczne:

• Charakterystyka wyzwalania: C
• Liczba biegunów (całkowita): 3
• Liczba biegunów: 3
• Prąd znamionowy: 20 A
• Napięcie znamionowe: 230 V
• Napięcie znamionowe izolacji Ui: 500 V
• Znamionowe wytrzymywane napięcie impulsowe Uimp: 4 kV
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V: 6 kA
• Rodzaj napięcia: AC
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V: 6 kA
• Zakres częstotliwości: 50 - 60 Hz
• Montaż podtynkowy: Tak
• Jednocześnie rozłączany biegun N: Nie
• Możliwość dodatkowego wyposażenia: Tak
• Szerokość wyrażona liczbą modułów: 3
• Stopień ochrony (IP):IP20
• Temperatura otoczenia w warunkach pracy: - 25 - 55 °C
• Przekrój przyłączanego przewodu jednodrutowego: 1 - 25 mm²
